THLL135臺式液體壓力表校驗器說明書

一、公司簡介

陜西泰匯爾儀器制造有限公司是一家高科技企業，專業從事壓力校驗儀器儀表的開發生產與銷售。優越的產品性能，超一流的售后服務，為公司在國內外儀表行業中建立了良好的聲譽。公司擁有強大的研發團隊，完善的服務體系，精湛的銷售隊伍。公司一貫對產品質量嚴格控制、服務誠心熱情。目前公司產品已廣泛應用于航空、航天、電力、石油、化工、冶金、鐵路、計量、軍工、高校及眾多科研機構。

二、產品簡介：

本產品采用優質不銹鋼，國外先進的密封技術，經過多種加工工藝精制而成。完全采用開放式結構，更便于維護；螺旋式升降壓，升降壓平穩，壓力瞬間即可穩定，回程檢定極易操作;適宜于：食品衛生，航空航天，軍工，冶金，計量等行業在校驗壓力變送器，壓力傳感器，精密（普通）壓力表等其它壓力儀器儀表時提供穩定，快捷，安全可靠的高壓壓力源，壓力可達160MPa。

三、技術參數

1. 量程：0～6、60、100 、160MPa

2. 介質：變壓器油或蒸餾水

3. 最小可控調節度：10KPa

4. 接口：M20×1.5     3個

5. 外形尺寸：450X300X240（mm）

6. 重量：11kg

7. 油箱容積：0.3L

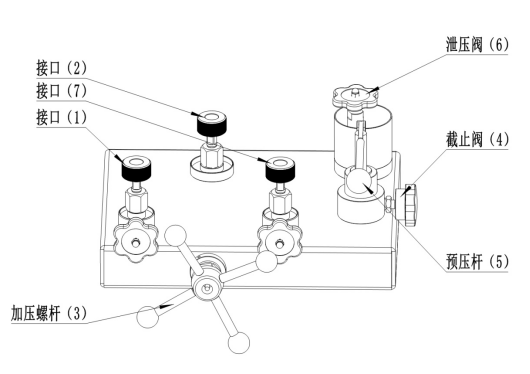

四、結構圖：

1-被檢表接口1    2-被檢表接口2   3-加壓螺桿   4-截止閥   5-預壓桿   6-泄壓閥   7-標準表接口

五、操作步驟：

1 取下接口(1)、(2)、(7)堵頭，檢查有無“O”型圈并完好無損；

2 向油杯中加入介質(純凈水或者變壓器油),加至2/3 處；

3 接上標準表與被檢表；

4 逆時針打開截止閥（4）與泄壓閥(6),并旋出加壓手柄(3)；

5 上下反復搖動預壓手柄，液面無氣泡產生時，順時針關閉泄壓閥(6)；

6 繼續搖動預壓手柄(5)，直至壓力達到2MPa 以上(可達到20MPa)后關閉截止閥（4）；

7 順時針搖動加壓手柄(3),直至達到所需壓力值；

8 檢定完成，逆時針旋出加壓手柄(3)，直至壓力減小到“0”；

9 逆時針打開泄壓閥，出油嘴無液體流出時，方可取下輸出接口的儀表；

六、注意事項：

1 使用本儀器時，必須先檢查油杯內儲液情況，如不夠時，應及時補充；

2 泄壓時切不可直接打開泄壓閥，一定先旋出加壓手柄(3)，否則可能對儀表造成損害；

3 如果液體內混入空氣，可能造成壓力不穩定，應及時排除管道內空氣；

4 較長時間不使用時，需將杯體內的液體倒出；

5 如果儀器出現故障，請不要隨意拆卸，請與本公司或經銷商聯系，我們將及時為您解決！
