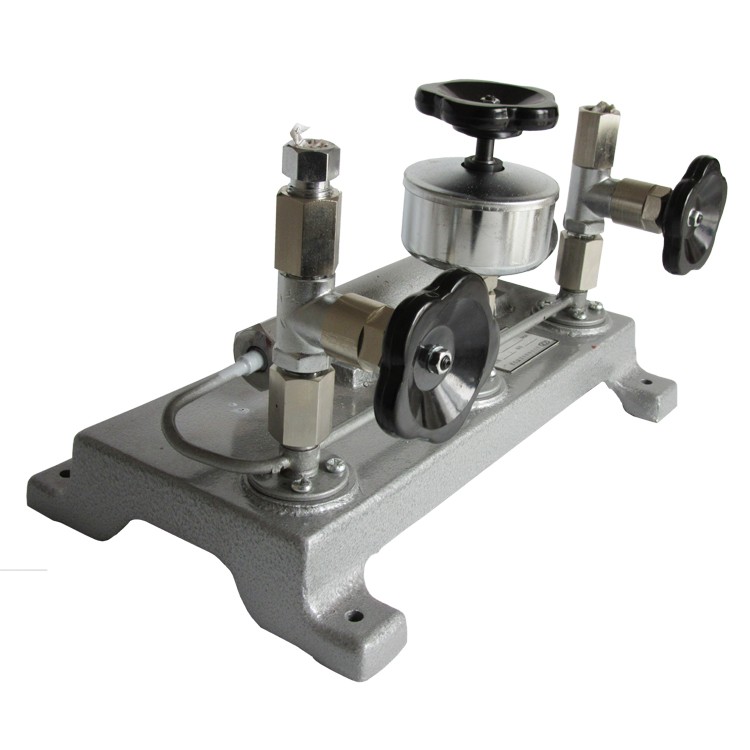

THLL115壓力表校驗器

概述：

1:壓力表校驗器也稱為壓力表校驗儀或壓力表校驗泵，壓力表校驗器的原理是活塞桿運動壓力增強，從而達到加壓的目的。

2:壓力表校驗器是用于檢驗一般壓力表的壓力源，檢驗壓力可達80MPA，檢驗真空度可達-0.08MPA。

3:在實驗室或計量室一般配合精密壓力表(精度較高可達到0.25級)來檢測普通壓力表(精度為1.6或2.5)。

4:壓力表接口一般為M20×1.5外螺紋，壓力表校驗器的接口則為M20×1.5內螺紋

規格

安裝：

1.校驗器應放在便于操作的工作臺上，必須保持水平。

2.校驗器的工作環境溫度為+20±10℃，周圍空氣不得含有腐蝕性氣體。

3.校驗器不得受震動;工作臺上需鋪上橡皮墊。

4.使用前，首先用汽油清洗校驗器管路，然后將傳壓介質注滿油杯。旋轉手搖螺桿泵的手輪檢查油路是否通暢;若無問題，即可裝上精密壓力表和被校壓力表。

使用：

操作步驟：

檢驗壓力表時：

(1)打開油杯閥，左旋手輪，使手搖泵的氣缸 充滿油液。

(2)關閉油杯閥，打開閥，再右旋手輪，壓縮油液，使油壓作 用于壓力表，根據兩只表的指示值即可進行檢驗。

檢驗真空表時：

(1)清除校驗器內部傳壓介質。

(2)關閉閥，打開油杯閥，并將手搖泵螺桿全部旋入氣缸。

(3)關閉閥，打開閥，旋出手搖泵螺桿，形成真空;如果旋出一次未 達到真空度時，應再關閉閥，打開閥，旋進手搖泵螺桿到底，接著關閉閥，打開閥，旋出手搖泵螺桿，如此反復旋進，旋出數次，直至達到所需真空度為止。

用途：

一種可用于壓力測量儀表校驗，也可用于與壓力量值呈一定函數關系的非壓力測量儀表的校驗，還可用來進行壓力容器承壓實驗的所謂壓力表校驗器。這種壓力表校驗器，集壓力發生與壓力操控于一身，配以適當精度的標準器后，可以對被測對象進行相應精度的調試、校驗、檢驗、校準以及測試。其應用領域十分廣泛。

壓力表校驗器是現場或?qū)嶒炇倚ｒ炚婵铡⒊Ｒ?guī)壓力、高壓及超高壓變送器、壓力開關、壓力表及其他壓力儀器、儀表等的理想壓力源。
