活塞式壓力計的力值修正-高度差（液位差）修正
高度差（液位差）修正

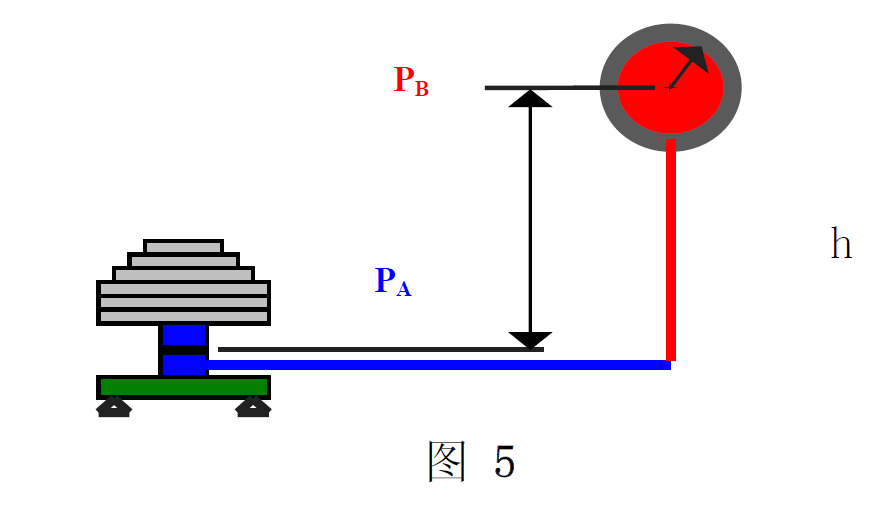

前文敘述的壓力—力值關系式考慮，即式（10），僅在活塞式壓力計的參考平面上是成立的，實際應用中，我們往往更關注被測試設備的受壓點的壓力。這需要對系統內流體（氣體或液體）的高度差造成的壓力差進行補償。進行表壓模式測試時，參考壓力（氣壓）隨高度的變化也必須考慮。以圖5 為例，活塞參考平面處的壓力以PA表示，被測儀表感壓點的壓力以PB 表示，則：
式中：
k = 比例系數
h = 被測試儀表感壓點與活塞參考平面的垂直高度差。被測試儀表在活塞參考面上方時為正，下方為負。
gl = 當地重力加速度
上述修正看起來似乎意義不大，其實不然。看下面的例子：若活塞壓力計所用工作介質（油）的密度為 0.9 gm/ cm3，則每厘米液柱產生的壓力約為0.0009 kgf/cm2。當活塞壓力計工作壓力為100 kg/cm2，液柱高度差為1厘米時，如果不對高度差進行修正，將產生9ppm 的測量誤差（0.0009%）；如果高度差為10cm，則測量誤差可達到90ppm(0.009%)；在這個高度差下，如果活塞壓力計工作壓力為10kgf/cm2，則由液柱高度差引起得的誤差可達到900ppm（0.09%）。
